3PNB型三柱塞喷水式泥浆泵是我国自行设计和制造的一种新型泥浆泵,该泵具有结构简单,运行可靠、维修方便,易损件寿命长及节油、省电等优点,是国内火力发电厂、矿山远距离输送高浓度灰(矿)浆的理想设备,作为输送灰浆、泥浆、矿浆、煤浆及其它浆体的重要设备。该泵的研制成功填补了我国用柱泵输送矿浆的空白。产品技术水平居国内同行业领先地位,达到国际先进水平。

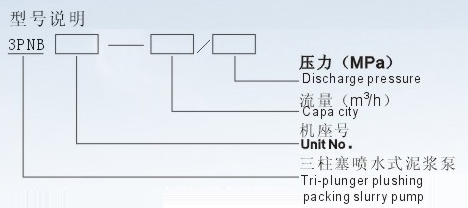

结构特点:
该泵主要有以下几个部分组成:1、阀箱 2、冲洗系统 3、传动系统 4、泵底座 5、喷水装置 6、电动机
泵的进出口阀箱为整体L刑阀箱,内装吸入阀和排出阀,三组发箱各自独立。
冲洗系统主要包括:调节阀,软胶管,它是利用喷水系统的高压冲洗水通过调节阀不断向填料箱内的柱塞密封构件注入高压水润滑,在柱塞表面形成一个高压水环,确保浆料不进入密封部分,从而保证柱塞的正常工作,延长柱塞和密封件的寿命。
传动系统主要由齿轮轴、曲轴、连杆、十字头和机架等组成。曲轴为整体结构,传动系统通过皮带传动后减速机传动和齿轮传动两极减速,并通过曲轴、连杆等构件将电动机的回转运动变为柱塞的往复运动。
泵底座及电机底座系焊接结构。
主要配套电机为Y系列电动机,按配套功率的大小,共分为380V、3000V和6000V三种。按用户现场工况具体选配。
