【 概述及用途 】
3SY、5SY系列柱塞往复式输油泵,系我公司为油田长距离输油专项开发研制的系列产品,根据用户需要可选配调速电机,泵的排量可在一定范围内调节,或配用防爆电机及防腐蚀泵体等。
【 结构构成 】

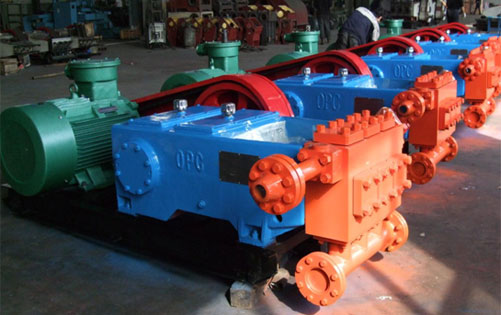

3SY、5SY系列柱塞往复式输油泵主要由动力端、液力端、出口蓄能器、皮带轮传动组件、共用底座、防爆(调速)电机等组成,整机结构紧凑、外形美观、布局合理。
【 技术参数范围 】
泵系列 |
冲程 mm |
最大流量 m3/h |
最高排出压力 MPa |
电机功率 Kw |
3SY45 |
101.6 |
18.5~6 |
6~12.5 |
45~22 |
3SY75 |
120 |
25~9 |
9~12.5 |
75~37 |
3SY110 |
120 |
35~16 |
10~14 |
110~75 |
5SY160 |
150 |
45~22 |
11~15 |
160~110 |
注:无特殊要求的情况下,泵额定压力以用户需要设计。供货依据用户需求,可配带变频器,实现对排量的调节。进液与排液口视施工安装现场实际,可左右任意调换。
【 性能特点 】
结构简单,运行可靠,维修方便。
冲程长,冲次低,易损件耐用,运行成本低廉。
工作平稳可靠,效率高,能耗低,适用性广泛。

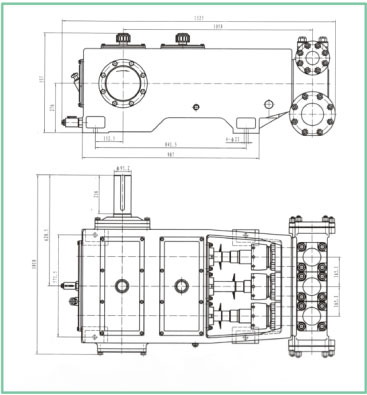

【 泵外形图 】
