【 概述及用途 】
近年来,国内各大油田均已进入高含水采油期,采出液的含水量不断增加。要提高原油产量,注水量和采液量就要加大,采油成本随之不断提高。为此,各油田均采取“控水稳油”的开发方针,调剖堵水即是实现该方针目标行之有效的工艺方法之一。
3TB系列调剖堵水泵、注聚合物泵适用于油田采油工艺流程中需要注聚、调剖、解堵、注浆等,适合大剂量、长时间、稳压调剖堵水工艺,已广泛在长庆油田、延长油田等地应用。
【 性能特点 】
结构简单,运行可靠,维修方便。
冲程长,冲次低,易损件耐用,运行成本低廉。
阀工作的起落频率低,对堵剂的剪切率小,有效保护堵剂的性能。
【 适用条件 】
适用井位:水井调剖堵水、油井堵水、注聚站的聚合物驱油
适用介质:该系列泵适合目前国内调剖堵水工艺用的CSE-1、三相泡沫、G级油井水泥、锯沫、体膨颗粒、膨润土、聚丙烯酰胺、榆树皮粉、纤维素等所有在用堵剂。
适用工况:室内、野外连续运行工作。
【 结构构成 】

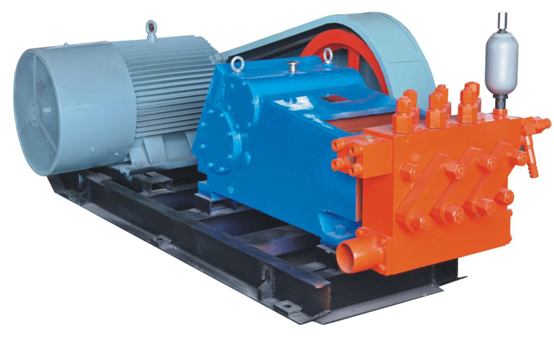

3TB系列调剖堵水泵、注聚合物泵主要由动力端、液力端、出口蓄能器、皮带轮传动组件、共用底座、变频器及变频启动柜(根据用户需求选配)等组成,整机结构紧凑、外形美观、布局合理。
【 技术参数 】
型 号 |
冲程 mm |
最大流量 m3/h |
排出压力 MPa |
进液压力 MPa |
电机功率 Kw |
3TB-2.5/16 |
120 |
2.5 |
16 |
0.05~0.2 |
15 |
3TB-4/16 |
4 |
22 | |||
3TB-5/16 |
5 |
30 | |||
3TB-6/16 |
6 |
37 | |||
3TB-5/25 |
5 |
25 |
45 | ||
3TB-6/25 |
6 |
55 | |||
3TB-8/25 |
8 |
75 | |||
3TB-8.5/30 |
8.5 |
30 |
90 | ||
3TB-10/30 |
10 |
110 |
注:
◆ 无特殊要求的情况下,泵额定压力以25MPa设计。
◆ 供货依据用户需求,可配带变频器,实现对排量的调节。
◆ 进液与排液口视施工安装现场实际,可左右任意调换。
◆ 表中的型号、参数仅供参考,用户应根据实际情况选型。
